Беседка 3x2 м своими руками, неспешно, за 7 дней и 20.000 р.

Два сезона меня пинали, что неплохо бы было на фазенде завести беседку. Вяло интересовался у коллег, у кого беседка есть, а потом у строителей, что строили на участке сарай и все в один голос заявляли, что это бесполезная конструкция, которой обычно никто не пользуется и которая стоит и гниет.

Посмотрел по придорожным рынкам и в Интернет. За самый простой и убогий вариант просят сразу 30.000. Прикинул доплату за доставку, не по самому близкому адресу, установку и покраску. Выходила не самая интересная цифра да и еще не пойми за что.

И на третий сезон меня допилили и в отпуск я решил таки изобразить из себя зодчего и совместить дачное пребывание с физическим трудом. Пока в голове вертелся проект, подумал, что можно было бы все это запечатлеть и описать.

Итак, приступим. С картинками и короткими комментариями.

Беседка возводилась в Можайском районе. Грунт тут мутный, глинистый. Основная проблема - фундамент. Класть здесь его нужно с умом, а не как у нас любят кинуть блок на землю, подкопав или подсыпав землицы для выравнивания фундамента по уровню. Некоторым молдаване из Зодчих так даже дома здесь ставят и через пару сезонов они набекрень и люди реально попадают на большие деньги и на нормальный фундамент.

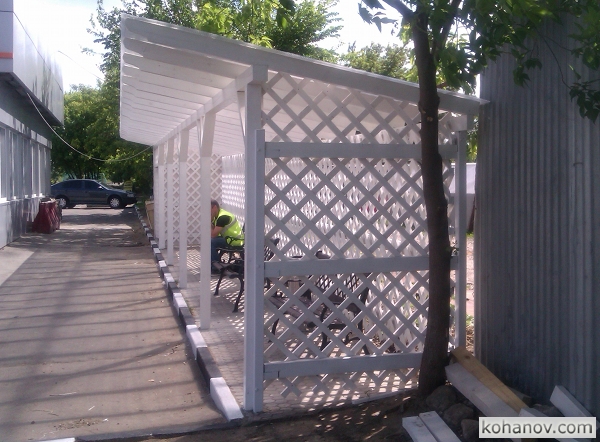

Решил ставить на столбы от забора. Не скажу, чтобы это было мое ноу-хау, т.к. подсмотрел похожую конструкцию беседки возле автомойки на Боровском шоссе.


Железные профилированные столбы загнаны в землю, к ним прикручены деревянные столбы и вся остальная конструкция.

Поехали.

День первый

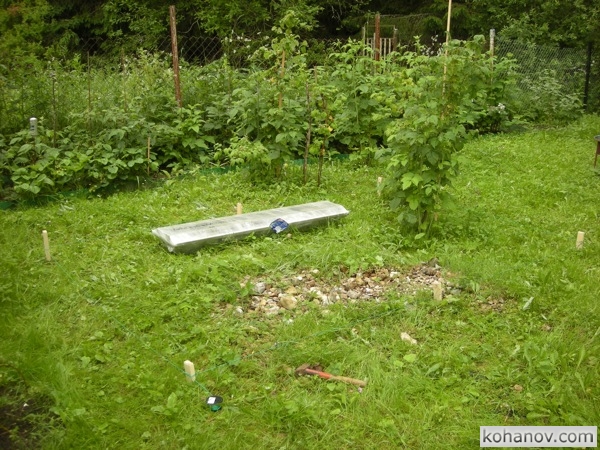

Беседку было велено аккуратно вписать между деревцев и кустиков. Сделал разметку 3x2, вбив в землю 6 колышков и соединив их веревкой (зелененька такая, на фото ее не очень хорошо видно). Вымерять пришлось аккуратно, но все равно на несколько сантиметров в итоге ошибся.

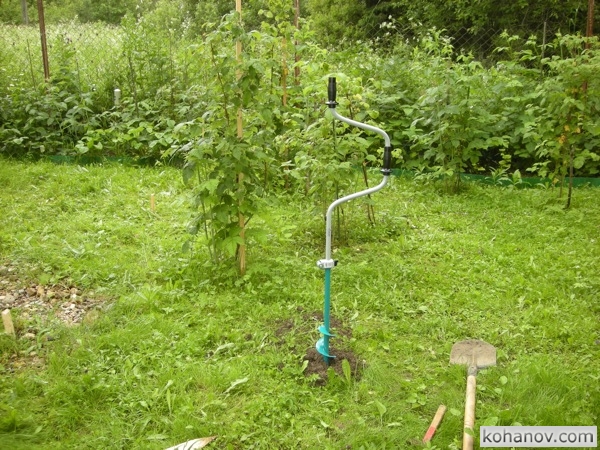

Дядьки, которые строили сарай в прошлом году рассказали, что землю в Можайском районе целесообразнее бурить не стандартным буром, а ледобуром. У меня был такой, самый простой (в рыболовном магазине стоит что-то около 1300 р). Пробурил 6 дырок глубиной под метр.

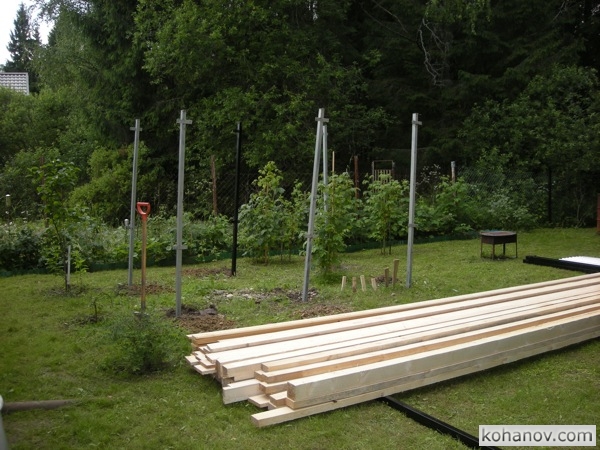

Поехал и купил строительный материал. Вот он на переднем плане. Его тут много, потому как еще пришлось выполнять второй заказ на компостную кучу, но про это писать совсем скучно. Воткнул в землю заборные столбы. Картинка получилась мрачноватая, как на кладбище.

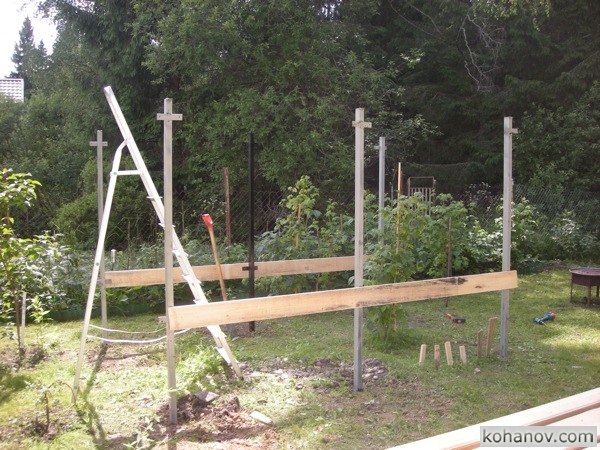

Отпилил две 3-х метровых доски и зафиксировал столбы. Кувалдой вбил каждый столб в землю еще сантиметров на 10 и забутил (периодически прикладывая уровень). Бутил без всяких камней, просто засыпая землей и утрамбовывая ломом. Повторюсь, подобное приемлемо для грунта в Можайском районе. А где-то может быть лучше бутить с камнями или даже бетонировать, или вообще отказаться от подобной конструкции в пользу традиционных видов фундамента.

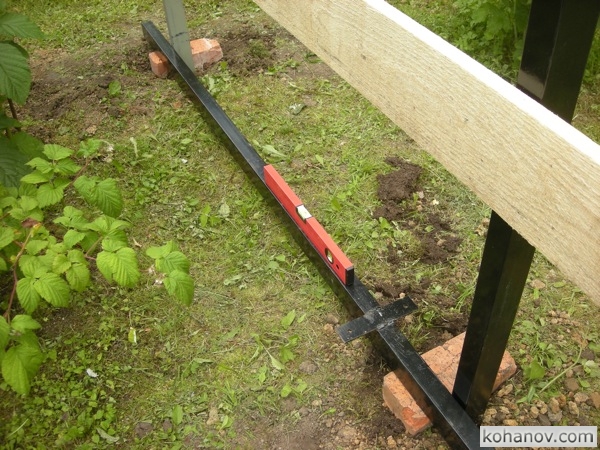

По уровню положил кирпичи, которые будут изолировать брус от земли.

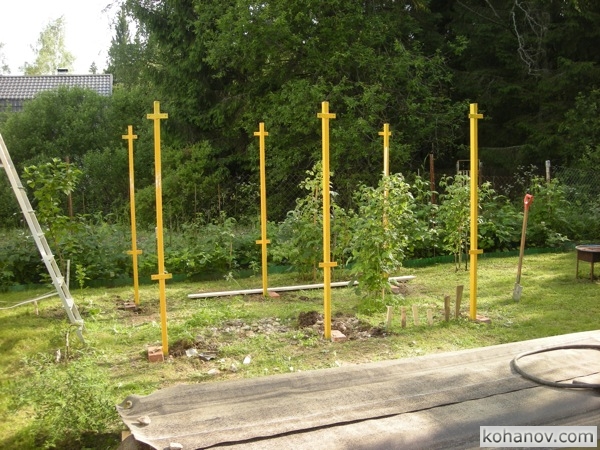

Покрасил столбы Хамерайтом желтого цвета. Нравится мне эта краска по металлу. Попробовал мазнуть им небольшой кусок вагонки – тоже очень понравился результат, но это далеко не бюджетно. Укрыл материал на ночь рубероидом.


В первый день, с учетом закупки материалов, провозился почти с утра до вечера. В остальные дни строительства соблюдал свое обычное правило, ковыряться по хозяйству ровно до обеда.

День второй

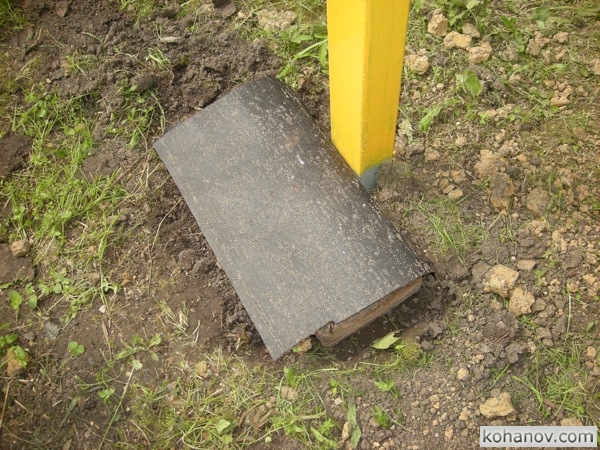

Укрыл “фундаментные” кирпичи рубероидом.

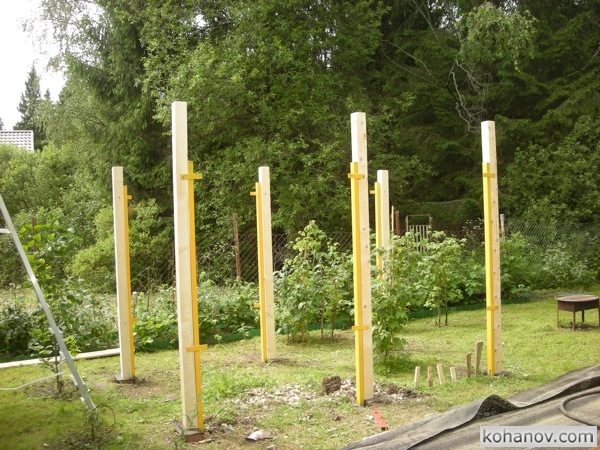

Подготовил столбы из бруса 100x100. Высокий ряд 2.50, низкий 2.20. Предварительно облагородил брус электрорубанком. В общем, по всему грубому брусу прошелся этим инструментом бубня под нос расторгуевское, “я рубаночком радовал досочки…”

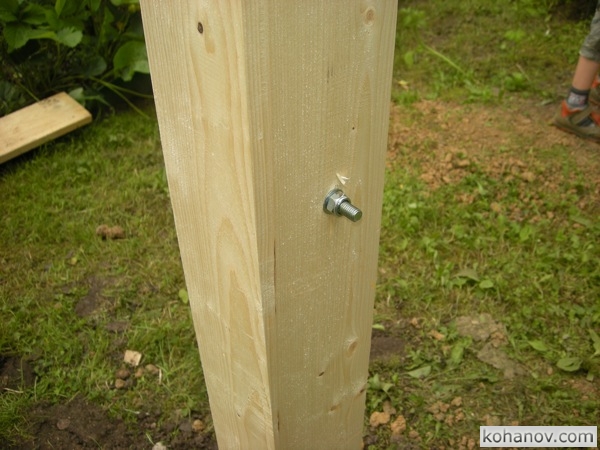

Столбы из бруса крепил болтами к железных столбам (к их проушинам или как там они называются).

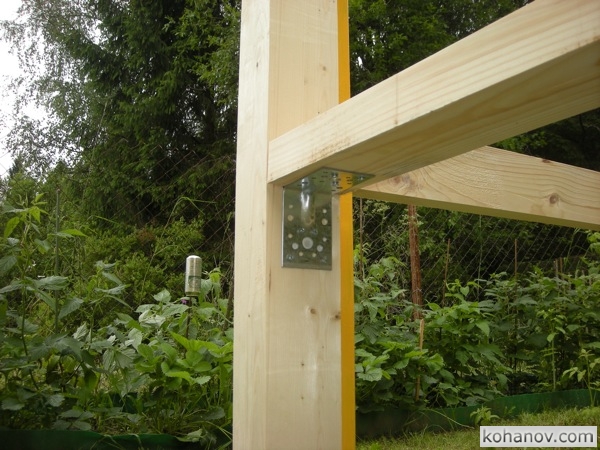

Связал высокий ряд столбов с низким рядом снизу брусом 100x50. Снизу ставил усиленный уголок, сверху под углом загнал 90 мм саморезы по дереву.

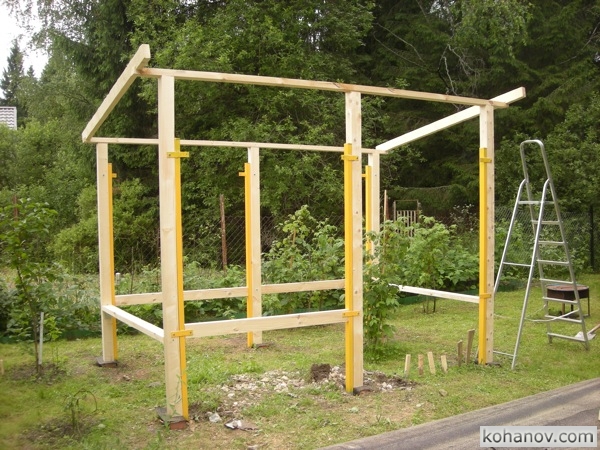

Сверху столбы соединил брусом 100х50 (360 см), использовал гвозди сотку и поставил две балки из аналогичного бруса ребром. Балки крепил небобовыми 140 мм гвоздями. Длина балки 240 см. Забегая вперед, напишу, что вначале я планировал выступ крыши минимум на 30 см. с каждой стороны и крышу хотел застелить 8-ю профилированными оцинкованными листами 2x1 м., но увидев на рынке листы 2,5x1 м., пустил на них слюну и совсем позабыв про 8 листов из своего “проекта”, подумал, что они лучше решат мою проблему и взял их. И только потом понял, что 30 см. выступа у меня обеспечить не получится. И, как говорят, каким не был бы плохим проект, нужно ему следовать, а не менять что-то на ходу. Подписываюсь.


А дальше пошел дождь и пришлось оставить конструкцию хорошенько вымокнуть.

День третий

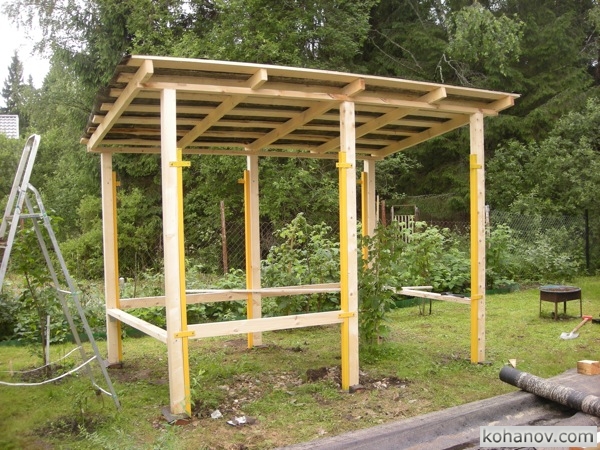

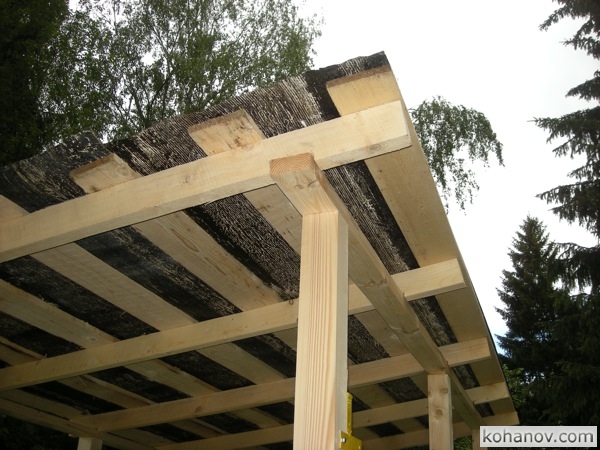

Поставил еще три балки и 7 лаг из досок 150x20 мм. длиной 380 см Сверху застелил крышу рубероидом. В балках немого выбрал электролобзиком пазы, для прочности конструкции.


Промежуточный вид издалека на всю конструкцию

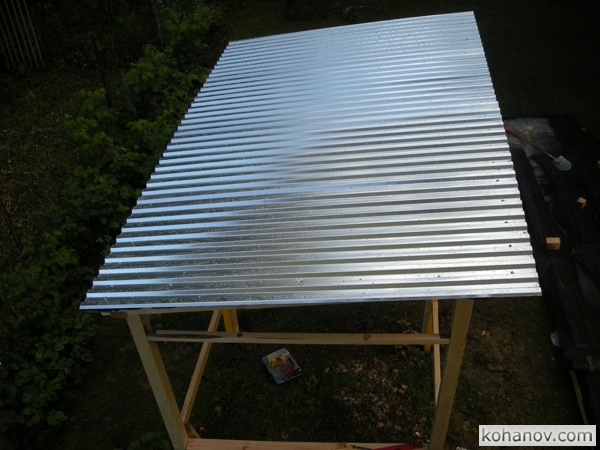

Пока крыл крышу профлистом, пошел дождик, плавно переходящий в легкий ливень. На этом строительные работы в этот день и были закончены. Забыл упомянуть, что попутно прикрутил по периметру вверху на уголках бруски 50x50 для дальнейшего крепления к ним реек.


День четвертый

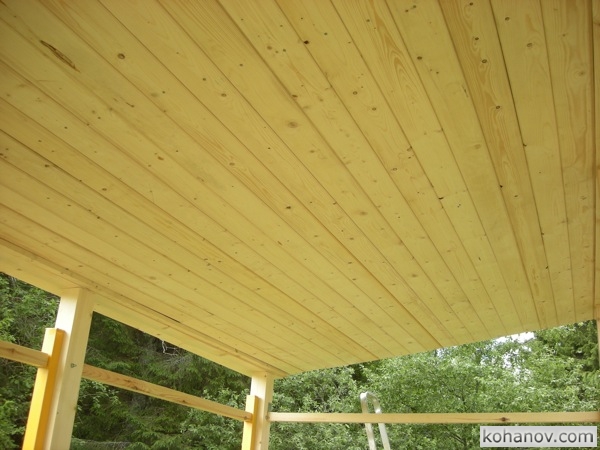

Было нудно, скучно и утомительно. Зашивал крышу снизу уличной вагонкой, палками по 360 см. Для 6-метровой вагонки конечно расточительно, но мне остатки были нужны для другой постройки.


Тут должен заметить, что конструкция оказалась слегка подвижной, если ее начать раскачивать толкая столбы. Меня это несколько озадачило, если не сказать, что поднапрягло. Но, снова забегая вперед, после того, как беседка была полностью зашита рейкой, то встала как влитая!

День пятый

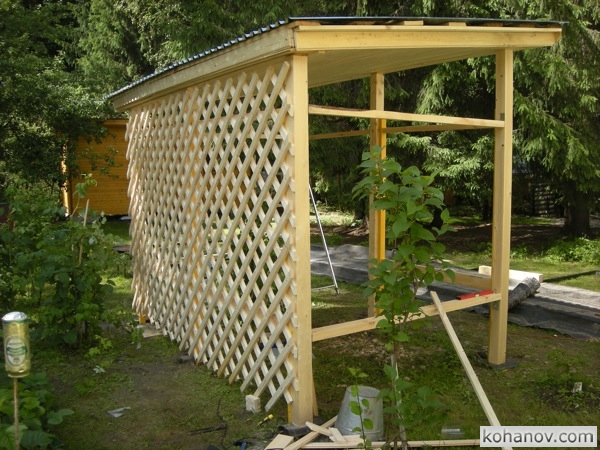

Начал зашивать беседку рейкой. Сначала сзади, чтобы попробовать, как оно это. Первый ряд прибивал гвоздем 50 мм., второй ряд гвоздем 70 мм. Рейки прибивал под углом 45 градусов. От угла констукции оступал 150 см. вверх и делал отметку на крепежном брусе, затем 150 см. вбок и тоже делал отметку. К этим отметкам прибивал первую рейку и от нее уже плясал, крепя все остальные. 150 см - услованя цифра, т.к. смотрел по месту и где-то отступал по 136 и по 138 см, выбирая место, куда оптималнее было бы гвозди вколачивать.


День шестой

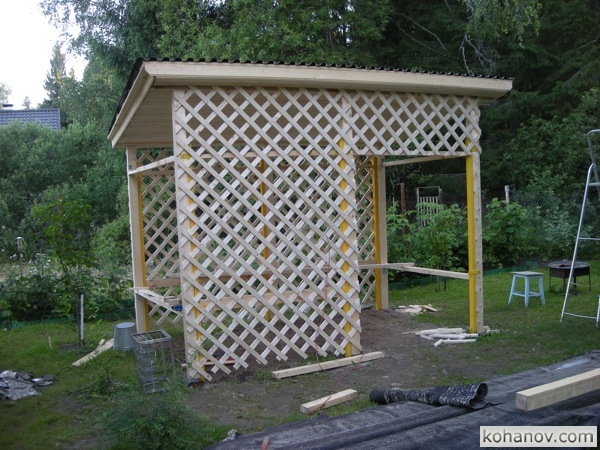

Зашил беседку спереди.

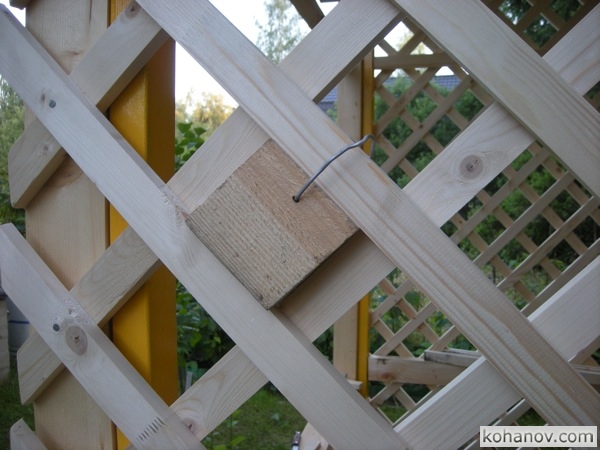

Пара моих “уловок”, которые появились в момент обшивки. Это кубик со сторонами 10x10 см. с куском алюминиевой проволоки, чтобы кубик не падал и чтобы рейки крепить на равном расстоянии. Сначала прикладываем кубик сверху, прибиваем рейку, сдвигаем кубик вниз и прибиваем во второй точке.

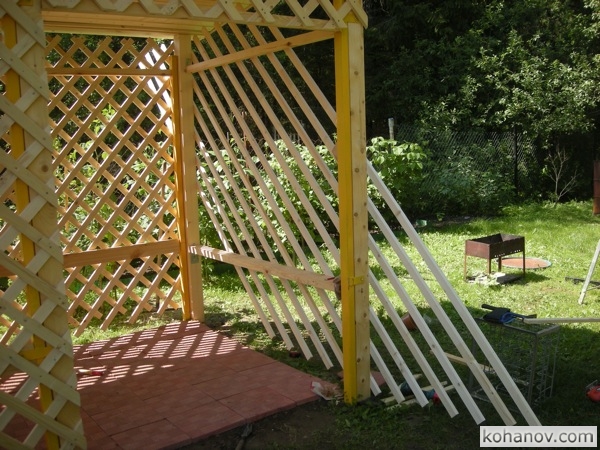

Еще трехметровые рейки я колотил в разумном количестве сразу, а потом на месте срезал электролобзиком. После срезанными остатками зашивал остальное. Остатков очень мало и многие обрезки сразу подходят для использования. Попутно подвезли плитку и я ей застелил пол. Особо не выпендривался, насыпал земли, разравнял граблями и положил. Получилось не особо. Жена не одобрила, заставила привезти пару тачек песка и там где было криво, переложили. У одного бы терпения не хватило.


День седьмой

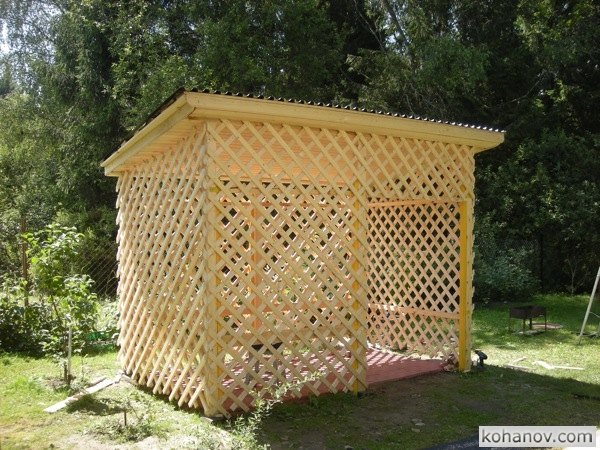

Зашил рейкой беседку окончательно. Дальше покраска, но это уже не моя тема. Наверное правильнее красить по этапам и вся конструкция в итоге прослужит на полгода дольше, чем с покраской окончательной конструкции.

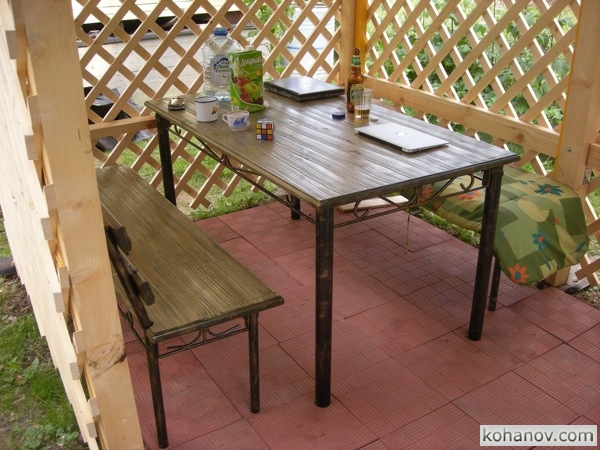

Не удержался, собрал заведомо купленную мебель. И даже начали использовать беседку по назначению.


Вот в общем и конец семидневной стройки. Еще повесил сзади слив для дождевой воды, потому как 10 см. выноса крыши сзади явно оказалось недостаточно и брызги от земли летят на конструкцию. Ну и покраска осталась.

Финальные фотокарточки

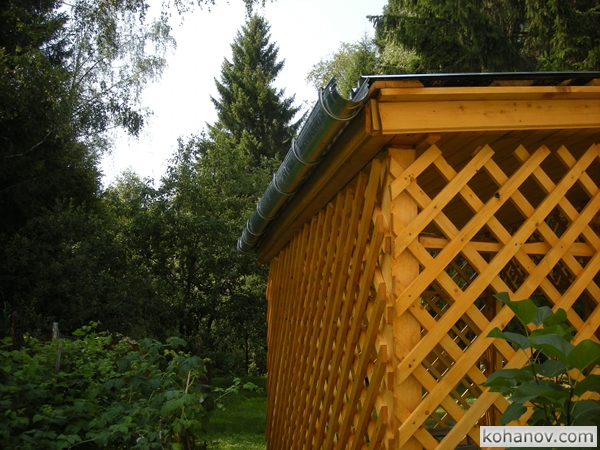

Многострадальный слив.

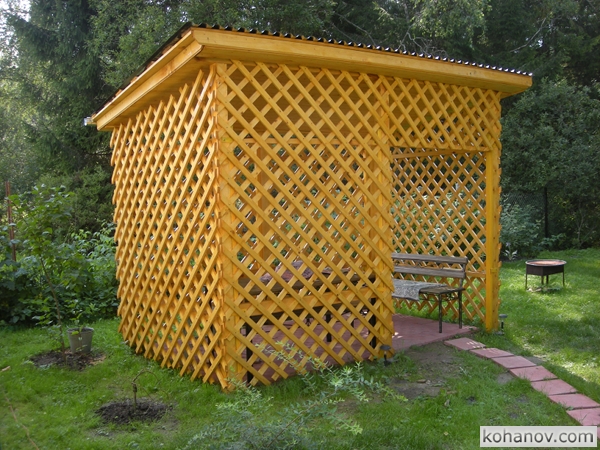

После покраски.


Рекомендовать подобную конструкцию наверное будет целесообразно как минимум через год. Фото и комментарий будет добавлены в дальнейшем.

Смета на материалы:

Брус 100x100x6000 – 3 шт.
Брус 100x50x6000 – 5 шт.
Брус 50x50x3000 – 6 шт.
Доска 150x20х6000 – 8 шт.
Вагонка уличная 6 м - 25 шт (для обшивки потолка сплошняком в остатке будет 25 палок по 2,60 м. Здесь можно сэкономить и обшить кусками по 1,80 м, а стык по середине крыши закрыть рейкой).
Итого за доски вышло около 6,500 р.

Рейка 20x40x3000 – 120 шт - 5000 р.
Столбы заборные из прямоугольного профиля 3 м. – 6 шт (430 р. за штуку) = 2500 р.

Кровля:

Профлист оцинковка – 4 листа 110x250 см – (520 р./шт) – 2100 р. (рекомендую 8 двухметровых листов на такую беседку, чтобы не попасть на установку слива и сделать нормальный вынос крыши по кругу)

Крепеж:

Гвозди:
140 мм – 0,5 кг.
100 мм – 0,5 кг.
50 мм – 1 кг.
70 мм – 1 кг.

Саморезы по дереву:
50 мм – 0,2 кг. для крепления уголков
90 мм – 0,2 кг.

Кровельный крепеж:
Купил пачку за 520 р. (истратил около 50 саморезов, по 3,5 р. шт)

Уголки:
Мощные уголки для нижнего крепления бруса 100x50 – 4 шт.
Уголки для крепления бруса 50x50 – 8 шт (один уголок для бруса идущего над входом в беседку прикрутил тремя саморезами по металлу в металлический столб)

Болты 120x8 + шайбы + гайки на них – 12 шт.
(Брус 100x50 который идет снизу к металлическим столбам прикрутил мощными саморезами, но лучше болтами. Эти болты купить забыл, поэтому использовал саморезы).

За весь крепеж отдал около 1500 р.

Краска:

Хаммерайт желтый по металлу – 1л. и кисточка – 550 р.
Пропитка для дерева Текстурол, цвет Калужница – 2 банки по 3 л. и пара кистей – 1800 р.

Прочее:

Слив: 4 секции по 110 см. и крепеж – 980 р.
Рубероид – 1 рулон – 320 р.

Итого уложился в 20000 р.

Дополнительные расходы:

Пол застелил плиткой 30x30 см. – 60 шт. по 50 р. – 3000 р.
Мебель – 17500 р.
Доставка материала с погрузкой разгрузкой – 5000 р. и плитки 1500 р. (дача далековато от строительного рынка, потому так дорого).

Посчитал совсем уж итого и конечно вышло не так уж и дешево.

47500 р.

Для примера, такая конструкция, в таком виде, с установкой и доставкой до 50 км от МКАД обойдется в 55000. Без моей мебели получается голая конструкция почти что в два раза дороже, того, что наколотил я.



2012

Обновление - май 2013 года

В середине апреля 2013 года таки поехали на дачу. Снега было по пояс. Скинули снег с терассы, ну и с беседки пришлось. Под полметра снега на крыше точно лежало. Когда увидел, чуть не ойкнул. Крыша выдержала, но снег таки частично пришлось скинуть. Частично, потому как последние сантиметров 10-15 нужно было колоть ломом, так снег набух, уплотнился и подмерз.


Снимок от 2 мая 2013 г. Из доделок от летнего варианта, зашил рейкой щель возле крыши (тёмно-коричневая полоса) и несколько удлинил слив. Потому как по осени убрав бочку, вода капая из слива брызгает на конструкцию.


Год простояли, поэтому конструкцию наверное уже могу рекомендовать

Владимир Коханов
