Ремонт блока питания Apple MagSafe 45W (L-type)

Насмотревшись роликов на YouTube и прочитав несколько статей про ремонт коннектора блока питания MagSafe L-type, решил отремонтировать и свой.

Правильнее будет сказать, что у меня на второй год использования начала просто разлагаться изоляция на тоненьком проводе возле коннектора. И в местах полного некроза, я ее периодически защищал белой изолентой. К слову, у кого нет белой изоленты, могут дальше не читать, ибо без белой изоленты данные блоки питания отремонтировать не представляется возможным. У кого белая изолента есть, могут смело читать дальше.

В общем после знакомства с материалами самоделкиных-первооткрывателей о планируемом ремонте, писать этот текст не имело смысла, да я и не собирался. Но, когда я что-то делаю, то стараюсь это запечатлеть и по результатам проделанной работы, решил поделиться уже своим опытом.

Для начала хочу сказать, что предварительно купил новый блок питания, потому как старый от энергичной эксплуатации несколько подрасшатался, местами потрескался и вообще выглядел не очень презентабельно. Плюс, рассыпающаяся и расползающаяся изоляция провода ничего хорошего не сулила.

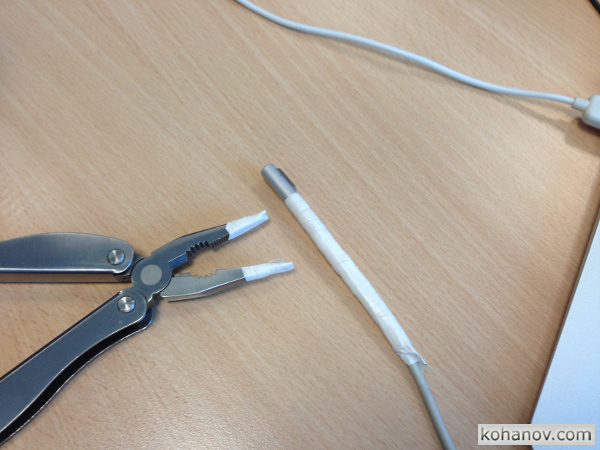

Итак, приступим. Для начала заизолировал пассатижи, чтобы не так сильно повредить вытаскиваемый магнит. На фото также видно, сколько изоленты уже намотано на многострадальны кабель.

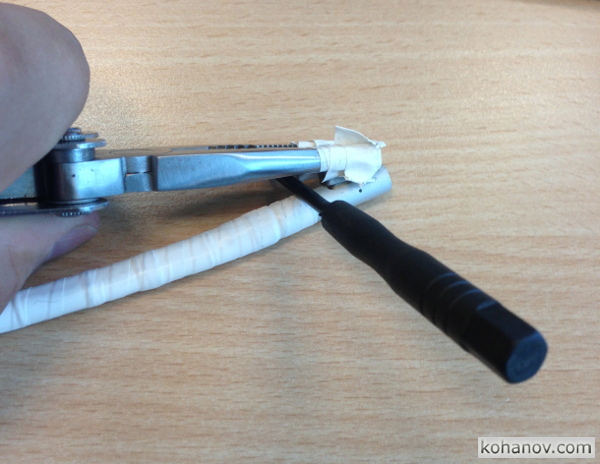

Крепко держим пассатижами магнит и отверткой со стороны кабеля, работая как рычагом, выталкиваем магнит.

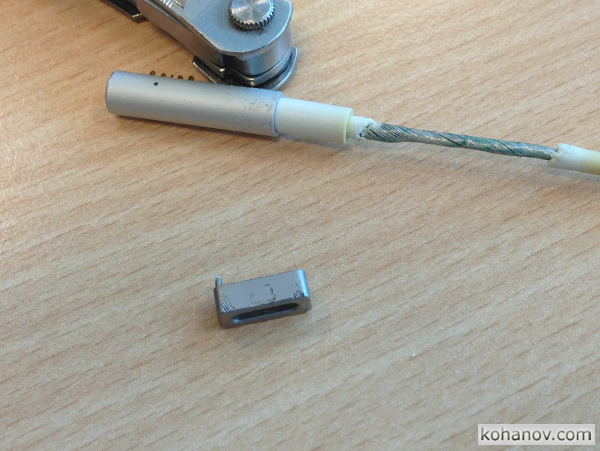

Пришлось помучаться, т.к. пассатижи у меня были не очень удобные. Как видно, магнит у меня несколько пострадал. Он ободран и как видно с внутренней стороны одна из ножек погнулась, а вторая вообще отвалилась. Забегая вперед, при установке обратно, отвалилась и первая ножка. Магнит же помимо этих ножек еще сидит на клею и плотно зажат корпусом коннектора, поэтому пришлось повозиться.

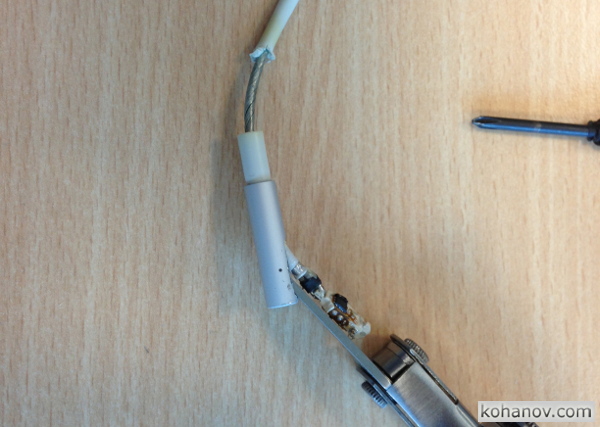

Самым сложным оказалось вынуть начинку с контактами. В отчетах пишут, что отверткой нужно подвинуть начинку внутрь коннектора, а потом поддеть и вынуть. Щаз. Начинака во первых сидит плотно и залита по кругу клеем. И так и эдак пытался поддеть, но в результате получилось только перочинным ножиком со стороны как на фото сдвинуть контакты внутрь корпуса, потом поддеть и вынуть наружу. Усилие прикладывал капитальное и как оно все не развалилось – непонятно.

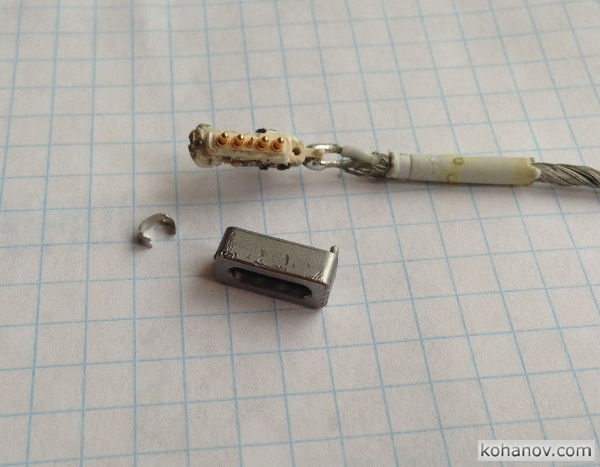

Вот, что нам понадобится в дальнейшем. Зрелище жалкое. Если посмотреть на контакты, то вокруг них я все капитально повредил, в том числе и светодиоды. Поэтому проталкивать контакты внутрь корпуса нужно прикладывая усилие исключительно в том месте, как на снимке выше.

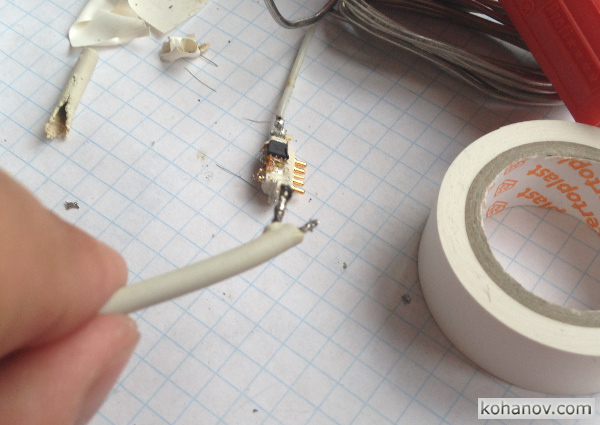

Отрезал поврежденную часть кабеля, вот такие огрызки оставил наружу, обработал и облудил паяльником.

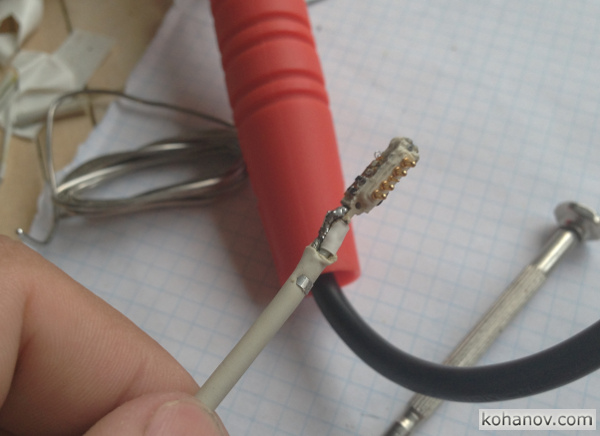

Сначала припаял силовой кабель и изолировал его изоляционной лентой. Затем припаял землю. На изоляцию поставил скобку, чтобы она (изоляция) не сползала. После этих манипуляций проверил, что все работает. Работало у меня не все. Диоды я уверенно соскоблил, поэтому они не светились, зато зарядка ноутбука шла.

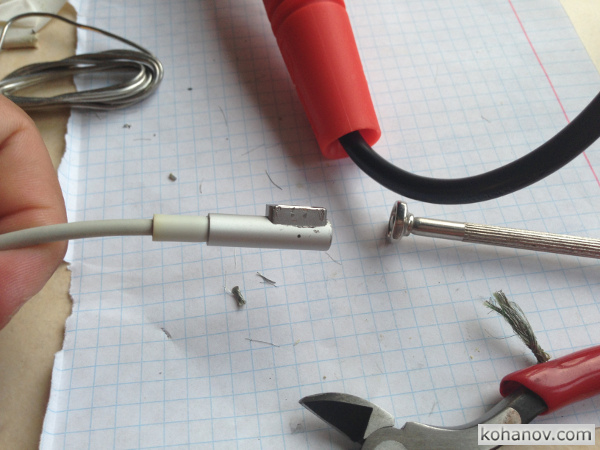

Засовываем все обратно в корпус коннектора. Магнит я просто вдавил обратно и немного поджал пассатижами. Кто-то сажает на клей или какую-то пасту, у меня же он встал как влитой.


Вроде и все. Теперь у меня есть более менее опрятный запасной блок питания.

2013

Владимир Коханов
